一、概述

本文主要描述 JumpServer 如何通过 VNC 协议纳管 Linux 资产。本次示例以 Ubuntu 22.04 为例。

VNC 协议是一种连接协议，允许用户使用键盘和鼠标与远程服务器的图形桌面环境交互。相对于命令行模式，VNC 协议连接服务器可以使管理远程服务器上的文件、软件等设置变得方便与容易。

二、Linux 资产安装配置 VNC Server

1.安装桌面环境

VNC 协议连接需要 Linux 系统安装的有桌面环境。如果不安装桌面环境，连接后为空白页面。

此示例中安装 GNOME 桌面，您也可以根据需求安装您需要的桌面环境，例如：KDE、MATE、LXQt、Cinnamon 等。

# 安装 tasksel 工具（若未安装）
sudo apt update && sudo apt install -y tasksel
# 列出所有可安装/已安装的软件组
sudo tasksel --list-task
# 安装 GNOME 桌面环境
sudo apt update && sudo apt install -y ubuntu-desktop
# 修改 Linux 系统默认启动方式为图形化界面
sudo systemctl set-default graphical.target
# 查看 Linux 系统默认启动方式
systemctl get-default
# 切换 Linux 系统默认启动方式为命令行
sudo systemctl set-default multi-user.target

2.安装 VNC 服务软件

在 Linux 系统中安装 VNC 服务，并验证是否安装成功。

# 更新包索引并安装 VNC 服务
sudo apt update && sudo apt install -y tigervnc-standalone-server tigervnc-common
# 查看已安装的 tigervnc 相关包
dpkg -l | grep tigervnc

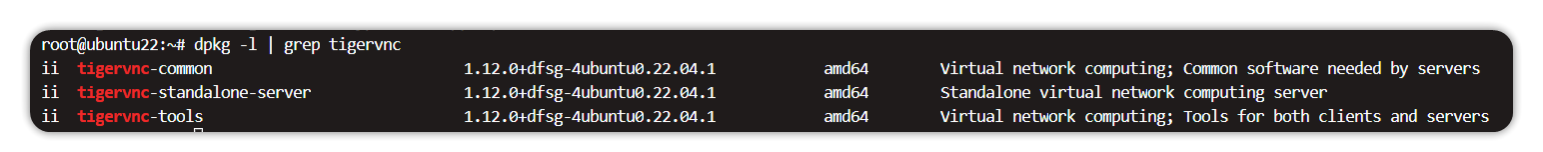

查看 VNC 安装成功如下图所示：

3.启动第一个 VNC 桌面

创建用户 vnc01 用来连接第一个 VNC 桌面。

# 新建 vnc01 用户
adduser vnc01
# 设置 vnc01 用户的登录密码（可选，若上一步创建用户过程中已经设置过密码，这一步可以跳过）
passwd vnc01

复制 VNC 的服务器启动操作脚本 vncserver@.service 并重启命名。如下命令： vncserver@:1.service 其中：“1”表示桌面号，该桌面启动对应的端口号为 5901，即 VNC 默认端口号+桌面号。

# 复制 VNC 服务器启动操作脚本
cp /lib/systemd/system/tigervncserver@.service /etc/systemd/system/tigervncserver@:1.service

编辑复制完成的启动脚本，添加连接用户，如下所示：

# 编辑启动脚本
vim /etc/systemd/system/tigervncserver@:1.service
[Unit]
Description=TigerVNC Server for :1 (vnc01)
After=syslog.target network.target

[Service]
Type=forking
User=vnc01
Group=vnc01
WorkingDirectory=/home/vnc01

ExecStartPre=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'
ExecStart=/usr/bin/vncserver %i -depth 24 -geometry 1280x720 -localhost no
ExecStop=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'

[Install]
WantedBy=multi-user.target

使用需要登录 VNC 的用户登录 Linux 资产，设置 VNC 密码。

# 切换为 vnc01 用户
su - vnc01
# 设置 vnc01 用户的 VNC 密码，输入完成密码后会提示是否设置该用户：只允许查看，无控制权限,可根据需求设置。
vncpasswd

切换至 root 用户，并启动 VNC 服务。

# 切换至 root 用户
su - root
# 加载新配置
systemctl daemon-reload
# 启用 vnc01 用户对应的桌面1服务
systemctl start tigervncserver@:1.service
# 设置 vnc01 用户对应的桌面1服务为开机自启动
systemctl enable tigervncserver@:1.service

查看端口是否监听，并开放端口。

# 查看端口监听情况
root@ubuntu22:~# netstat -nltp | grep Xtigervnc
tcp        0      0 0.0.0.0:5901            0.0.0.0:*               LISTEN      2113593/Xtigervnc
tcp6       0      0 :::5901                 :::*                    LISTEN      2113593/Xtigervnc
# 开放防火墙对应端口
# 查看 ufw 状态（默认可能是 inactive，即未启用）
sudo ufw status
# 开放 5901 端口（TCP 协议，VNC 用），并设置为“永久生效”（ufw 规则默认重启后保留）
sudo ufw allow 5901/tcp
# 启用 ufw 防火墙（若之前未启用，必须执行这步，否则规则不生效）
sudo ufw enable
# 再次查看状态，确认 5901 端口已开放
sudo ufw status

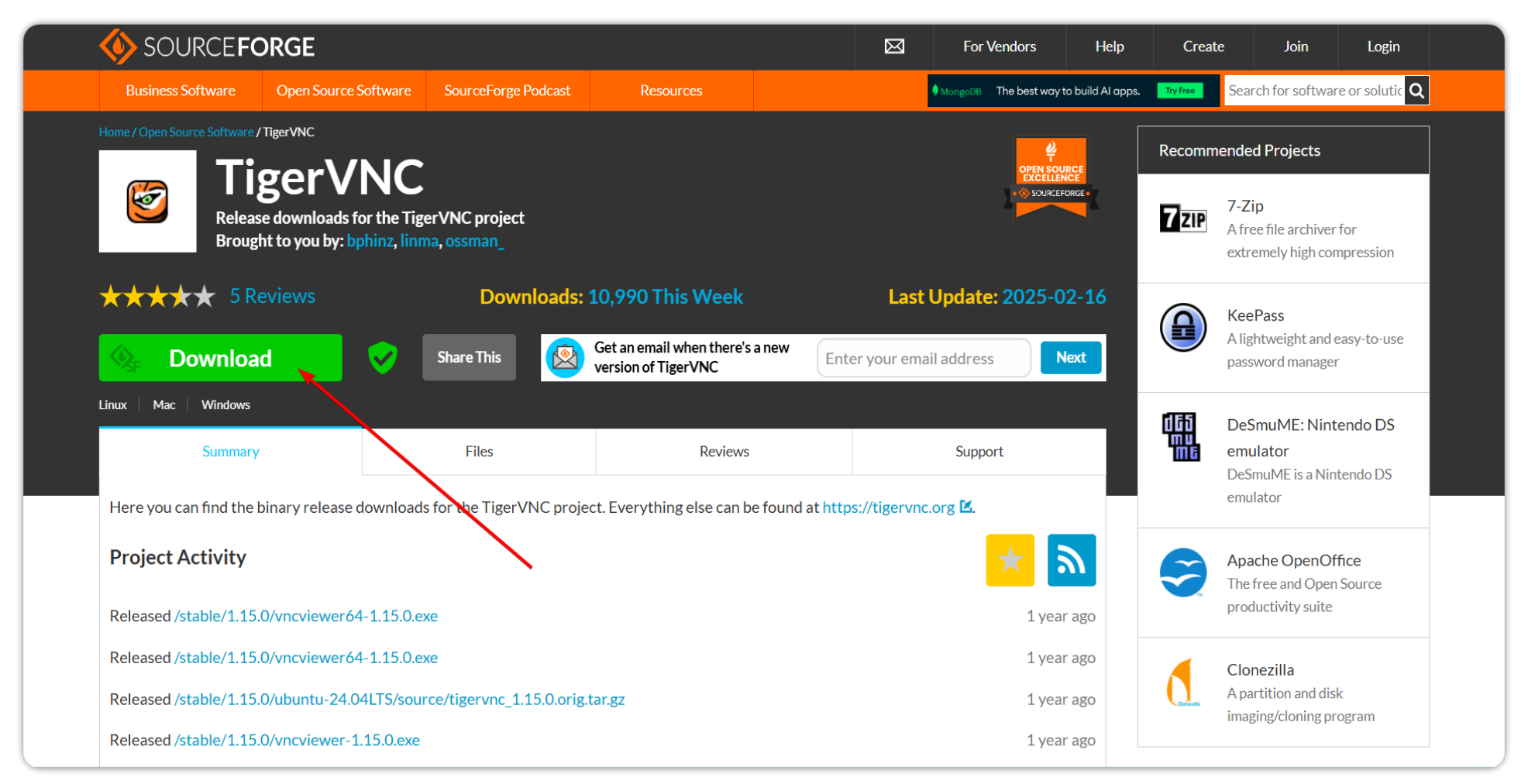

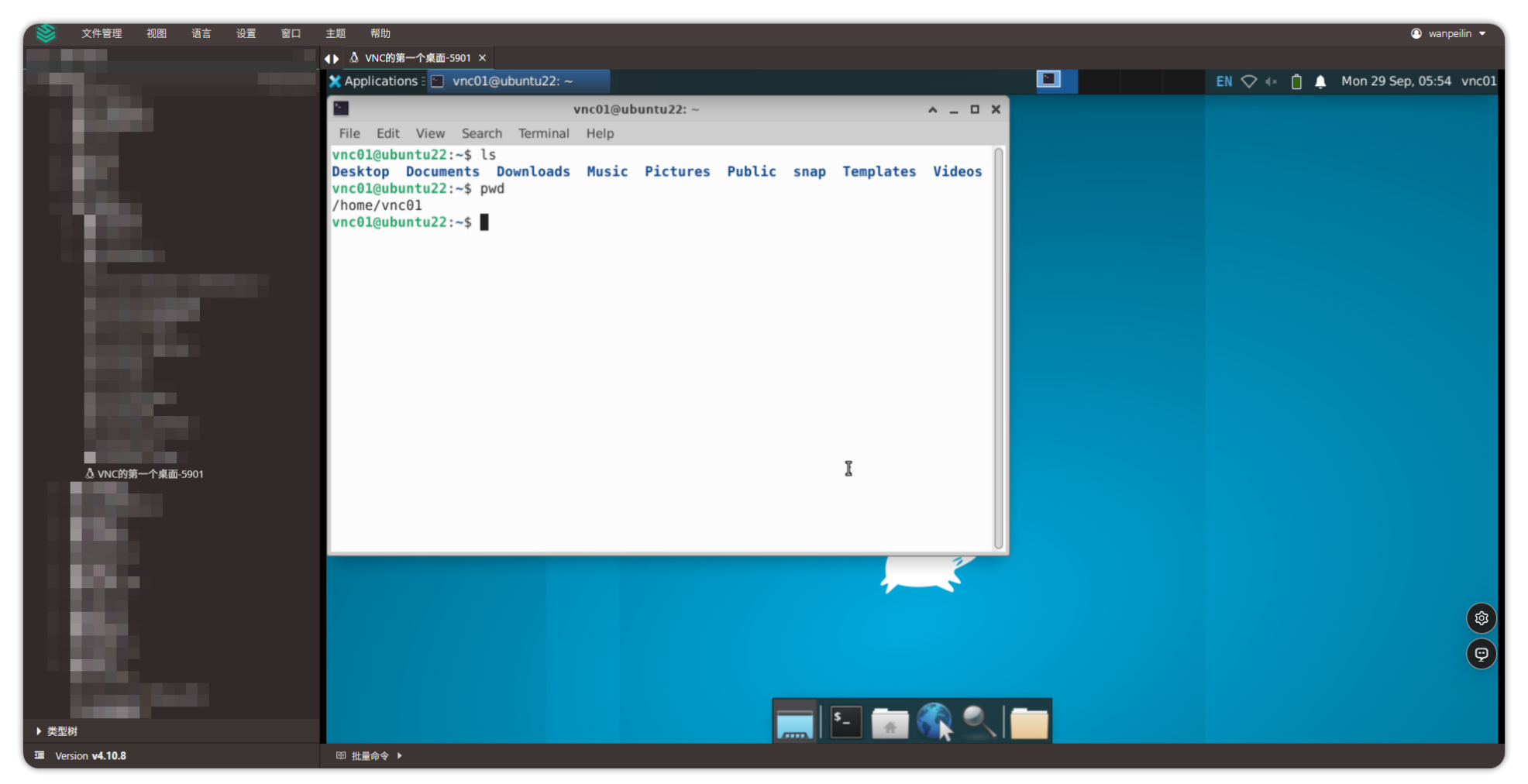

测试连接。VNC 客户端通过"VNC Viewer"进行连接，下载方式地址：https://sourceforge.net/projects/tigervnc/

4.启动第二个 VNC 界面

创建用户 vnc02 用来连接第二个 VNC 桌面。

# 新建 vnc02 用户
adduser vnc02
# 设置 vnc02 用户的登录密码（可选，若上一步创建用户过程中已经设置过密码，这一步可以跳过）
passwd vnc02

复制 VNC 的服务器启动操作脚本 vncserver@.service 并重启命名。具体解释见：启动第一个 VNC 界面。

# 复制 VNC 服务器启动操作脚本
cp /lib/systemd/system/tigervncserver@.service /etc/systemd/system/tigervncserver@:2.service

编辑复制完成的启动脚本，添加连接用户，如下所示：

# 编辑启动脚本
vim /etc/systemd/system/tigervncserver@:2.service
[Unit]
Description=TigerVNC Server for :2 (vnc02)
After=syslog.target network.target

[Service]
Type=forking
User=vnc02
Group=vnc02
WorkingDirectory=/home/vnc02

ExecStartPre=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'
ExecStart=/usr/bin/vncserver %i -depth 24 -geometry 1280x720 -localhost no
ExecStop=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'

[Install]
WantedBy=multi-user.target

使用需要登录 VNC 的用户登录该 Linux 资产，设置 VNC 密码。

# 切换为 vnc02 用户
su - vnc02
# 设置 vnc02 用户的 VNC 密码，输入完成密码后会提示是否设置该用户：只允许查看，无控制权限,可根据需求设置。
vncpasswd

切换至 root 用户，并启动 VNC 服务。

# 切换至 root 用户
su - root
# 加载新配置
systemctl daemon-reload
# 启用 vnc02 用户对应的桌面2服务
systemctl start tigervncserver@:2.service
# 设置 vnc02 用户对应的桌面2服务为开机自启动
systemctl enable tigervncserver@:2.service

查看端口是否监听，并开放端口。

# 查看端口监听情况
root@ubuntu22:~# netstat -nltp | grep Xtigervnc
tcp        0      0 0.0.0.0:5901            0.0.0.0:*               LISTEN      2113593/Xtigervnc
tcp        0      0 0.0.0.0:5902            0.0.0.0:*               LISTEN      2313281/Xtigervnc
tcp6       0      0 :::5901                 :::*                    LISTEN      2113593/Xtigervnc
tcp6       0      0 :::5902                 :::*                    LISTEN      2313281/Xtigervnc
# 开放防火墙对应端口
# 查看 ufw 状态（默认可能是 inactive，即未启用）
sudo ufw status
# 开放 5902 端口（TCP 协议，VNC 用），并设置为“永久生效”（ufw 规则默认重启后保留）
sudo ufw allow 5902/tcp
# 启用 ufw 防火墙（若之前未启用，必须执行这步，否则规则不生效）
sudo ufw enable
# 再次查看状态，确认 5902 端口已开放
sudo ufw status

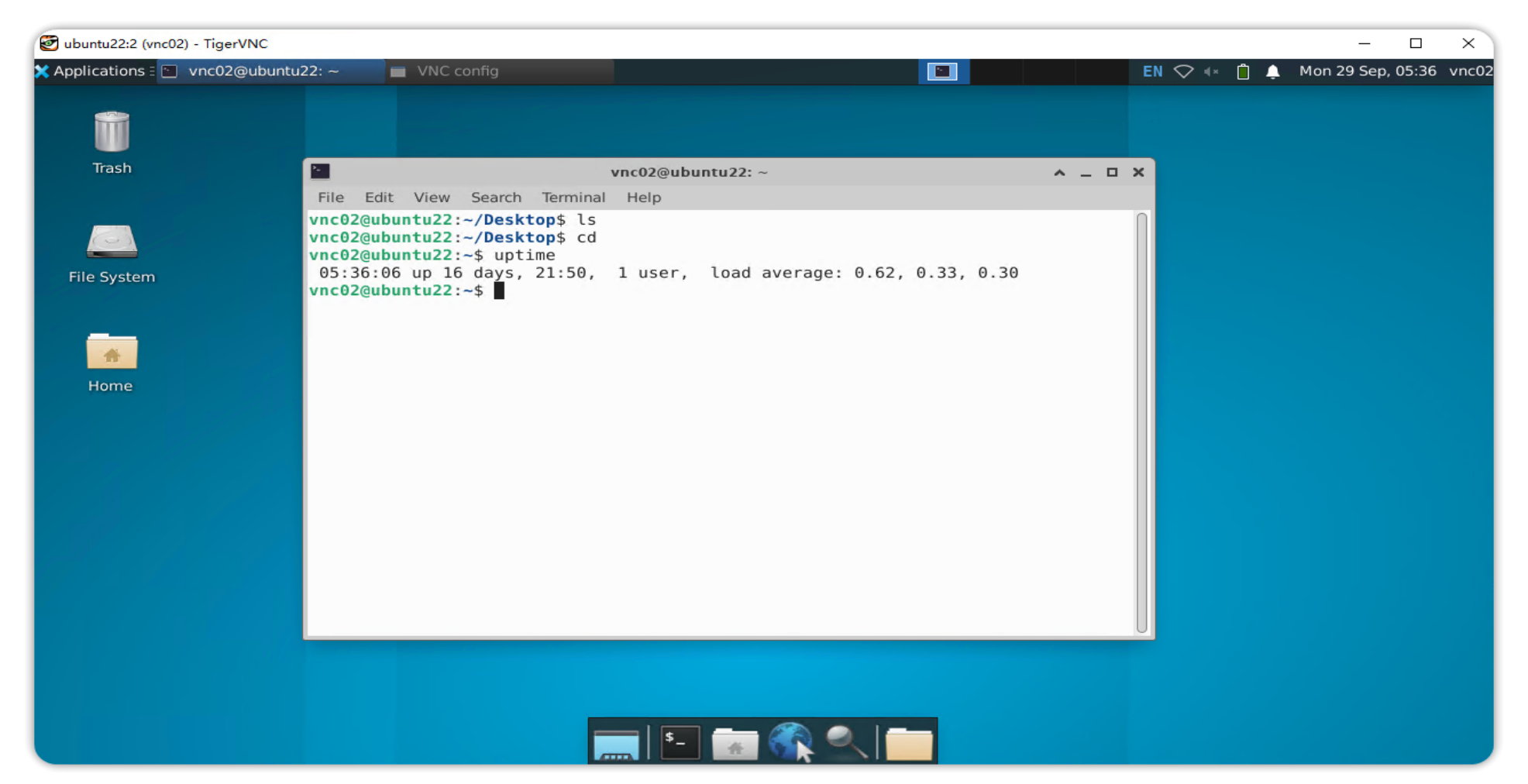

测试连接。VNC 客户端通过"VNC Viewer"进行连接，下载方式地址：https://sourceforge.net/projects/tigervnc/
